رفع مشکلات معمول سرویس Secure NAT در TMG قسمت 1

در آموزش های قبلی در خصوص نصب و راه اندازی سرویس TMG 2010 و ارائه خدمات پروکسی سرور و TMG Firewall Client صحبت کردیم ، علاوه بر این سرویس ها گفتیم که بصورت پیشفرض سرویس Secure NAT بدون داشتن هر گونه تنظیم خاص و فقط با اضافه کردن یک Rule ساده یا استفاده از ویزارد اولیه نصب و پیکربندی TMG راه اندازی می شود. در این مقاله قصد داریم به شما شیوه فعالیت سرویس Secure NAT بر روی کلاینت های این سرویس و همچنین روش های مختلفی که برای رفع اشکال ارتباطات این حالت با سرور وجود دارد را با هم بررسی کنیم. همانطور که در آموزش های سری گام به گام یاد گرفتید TMG 2010 به عنوان یک فایروال می تواند بسته به نوع سرویسی که کلاینت ها نیاز دارند به سه روش می تواند اینترنت را در شبکه داخلی شما به اشتراک بگذارد که به شرح زیر می باشند :

  • حالت Secure NAT
  • حالت Firewall Client که گفتیم امروزه TMG Client هم گفته می شود
  • حالت Web Proxy یا پروکسی سرور

هر کدام از سرویس هایی که در بالا عنوان کردیم و قبلا در سری آموزشی نیز در خصوص آنها توضیح دادیم به روش های مختلفی با فایروال ارتباط برقرار می کنند و هر کدام برای خودشان مزایا و معایبی دارند. مشکلاتی وجود دارد که ویژه هر کدام از این نوع در اصطلاح client type ها هستند . مختص یک نوع از این نوع سرویس ها هستند بنابراین هیچوقت شما در یک سازمان یک راهکار جامع که تمامی نیازهای شما را در خصوص فایروال برطرف کند را نخواهید داشت. در اولین قسمت از این سری مقالات در خصوص Secure NAT Client صحبت خواهیم کرد و روش های مختلفی که برای رفع اشکال این نوع client type وجود دارد را به هم بررسی می کنیم. بعد از اینکه هر دو سری از این مجموعه مقالات را مطالعه کردید شما می توانید اکثر مشکلات اساسی و پایه ای که در Secure NAT به وجود می آید را شناسایی و رفع اشکال کنید.

قابلیت ها و امکانات Secure NAT در TMG 2010


خوب قبل از اینکه به سراغ رفع اشکال برویم بیایید با هم بررسی کنیم که اصلا Secure NAT Client چیست و چگونه کار می کنید ؟ خوب همانطور که می دانید فایروال TMG می تواند درخواست های کلاینت هایی را که سمت آن فرستاده می شوند را پردازش کند ، البته در صورتیکه به شکل Secure NAT Client باشند ، هر کامپیوتری که در شبکه داخلی شما دارای یک آدرس Gateway باشد که به فایروال TMG شما اشاره کند این کامپیوتر از نظر TMG یک TMG Secure NAT Client می باشد. هرگاه آدرس Gateway کامپیوتری آدرس کارت شبکه داخلی TMG باشد یعنی اینکه کلیه ترافیکی که از نظر کلاینت باید به بیرون یا اینترنت منتقل شود باید از طریق آدرس Default Gateway منتقل شود ، این آدرس Default Gateway کارت شبکه داخلی TMG باید در Net ID باشد که شبکه و کلاینت شما در آن قرار دارد.

حتی اگر TMG Secure NAT Client در Net ID ای نباشد که TMG قرار دارد آدرس Default Gateway کلاینت باید به Gateway ای اشاره کند که ترافیک را به سمت شبکه ای می برد که در آن TMG Firewall قرار دارد. به این نکته توجه کنید که قابلیت Secure NAT Client برای کلاینت های غیر مایکروسافتی دارای اولویت است برای مثال اگر شما در شبکه خود از سیستم عامل های Mac یا لینوکس یا چیزی شبیه به آنها استفاده می کنید یا حتی گوشی اندرویدی خود شما باید آنها را برای دریافت اینترنت در حالت Secure NAT Client قرار بدهید. با اینکار شما به آنها اجازه خواهید داد که بتوانند کلیه ترافیک TCP و UDP خود را از طریق اینترنت دریافت و استفاده کنند . استفاده از Secure NAT برای Publish کردن سرورها از درون شبکه نیز بهترین گزینه است ، Publish کردن به این معناست که سرویسی که سرور داخلی ارائه می دهد را به بیرون شبکه ارائه بدهیم . چند مشکل یا بهتر بگوییم اتفاقات معمولی که ممکن است در خصوص TMG Secure NAT با آنها مواجه بشوید به شرح زیر هستند :

  1. مشکلات با پروتکل های پیچیده یا Complex Protocols
  2. مشکلات در دسترسی پیدا کردن به وب سایت ها
  3. مشکلات در دسترسی پیدا کردن به همه پروتکل ها
  4. مشکلات مربوط به فرآیند Name Resolution

اینها مشکلات یا مسائل معمولی هستند که معمولا با Secure NAT Client ها در شبکه مواجه هستیم ، در این مقاله خواهید دید که براحتی بیشتر این مشکلات را می توانیم با یک سری پیکربندی های ساده رفع کنیم ، مشکلاتی که بیشتر ناشی از پیکربندی نادرست این فایروال هستند.

مشکلات Secure NAT Client ها در TMG و پروتکل های پیچیده یا Complex Protocols


خوب قبل از اینکه به سراغ مشکلات دیگری برویم ابتدا مشکلاتی که در مورد پروتکل های پیچیده یا Complex Protocols در TMG وجود دارد صحبت کنیم. قابلیت Secure NAT مزیت های زیادی دارد که از آن جمله می توانیم به پشتیبانی بسیاری از پروتکل ها اشاره کنیم ، بسیاری از پروتکل های اینترنتی در Secure NAT پشتیبانی می شوند که برخی از آنها شامل موارد زیر است :

  • HTTP و HTTPS
  • FTP
  • SMTP
  • NNTP
  • NTP

این پروتکل ها البته به استثنای پروتکل FTP به عنوان پروتکل های ساده یا Simple Protocols شناخته می شوند. اما منظور از این کلمه پروتکل ساده چیست ؟ در واقع پرتکل ساده یا Simple Protocol به پروتکلی گفته می شود که نیازی به برقراری Back Channel یا کانال بازگشت برای برقراری ارتباط با سرور مقصد از طریق سرور مقصد ندارد. برای شفافیت بیشتر در خصوص پروتکل های پیچیده یا Complex Protocol هایی مثل FTP ماجرا به این شکل است که بعد از ارسال درخواست به سرور مقصد بایستی یک Back Channel یا کانال ارتباطی از طریق سرور مقصد به فایروال TMG برقرار شود و نیاز این وضعیت این است که شما یک درخواست ورودی یا inbound request جدید در فایروال ایجاد کنید. اما خوب تاثیر این موضوع چه چیزی خواهد بود ؟ برای چنین وضعیت هایی که ما می خواهیم از پروتکل های پیچده استفاده کنیم Secure NAT Client ها بایستی از Application Filter های موجود در فایروال TMG استفاده کنند.

استفاده از Application Filter ها در TMG 2010


اگر احساس کردید که Secure NAT client شما نمی تواند به برخی از پروتکل ها دسترسی پیدا کند احتمال بسیار زیاد در این است که این پروتکل نیاز به Back Channel دارد. ساده ترین مثالی که معمولا در سازمان ها درگیر آن می شویم پروتکل ها و پورت های معروف سرویس و دستورات FTP هستند که بصورت استاندارد بر روی دو پورت 20 و 21 کار می کنند. بعد از اینکه شما به یک FTP سرور از طریق پورت شماره 21 TCP ارتباط برقرار کردید سرور نیاز به باز کردن یک پورت بر روی فایروال TMG بر روی ارتباط شما دارد که برای ارسال داده استفاده می شود و شماره آن 20 می باشد ، درخواست باز شدن این پورت که از طریق FTP سرور ارسال می شود به TMG Firewall می رسد که در این حالت سرور FTP درخواست یک Back Channel داده است. بصورت پیشفرض زمانیکه فایروال TMG شما چنین درخواستی را از بیرون شبکه دریافت کند آن را به عنوان یک ارتباط inbound از نوع non-ACK در نظر می گیرد و ارتباط را به عنوان یک ارتباط غیرمجاز خارجی شناسایی کرده و آن را مسدود می کند. برای حل کردن این مشکل ما نیاز به استفاده از یک Application Filter داریم.

کاربرد Application Filter ها در TMG 2010

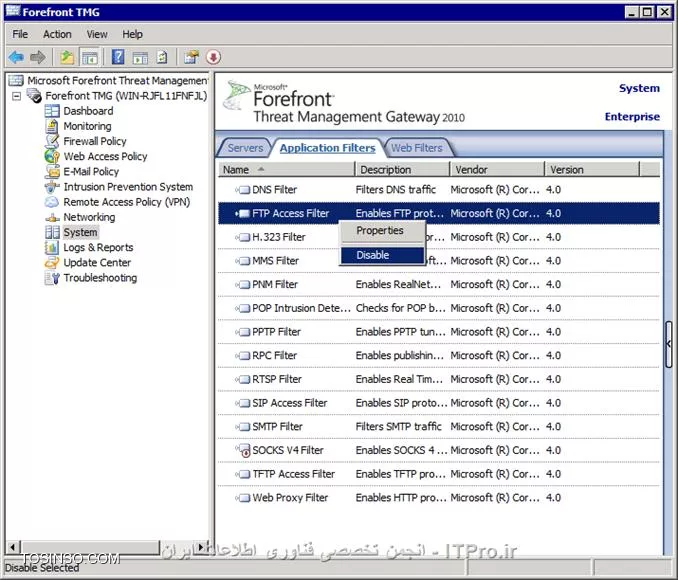

در این حالت که ما از پروتکل FTP استفاده می کنیم در Application Filter های TMG Firewall 2010 یک FTP Access Application Filter وجود دارد که بایستی فعال شود. Filter ای که در اینجا از آن صحبت می کنیم به ارتباطی که بین Secure NAT Client و FTP سرور ایجاد شده است گوش می کند و ارتباط بازگشتی که قرار است بصورت inbound از طریق FTP سرور به فایروال برقرار شود را قبول می کند ، توجه کنید که این موضوع فقط زمانی اتقاق می افتد که شما FTP Access Application Filter را فعال کرده باشید. اگر Secure NAT Client های شما در برقراری ارتباط با برخی از پروتکل ها به مشکل خوردند نرم افزار Firewall Client یا همان TMG Firewall Client را بر روی آن نصب کنید. اگر بعد از نصب Firewall Client مشاهده کردید که پروتکل مورد نظر براحتی و بدون مشکل کار می کند بنابراین این یک پروتکل پیچیده یا Complex بوده است. اگر مشکل شما با Firewall Client حل شد بنابراین روی این ماشین Firewall Client را نصب کنید به جای اینکه از Secure NAT استفاده کنید.

Firewall Client یا TMG Client ارتباطات خودش را مدیریت می کند


همانطور که اشاره کردیم با استفاده از قابلیت و یا بهتر بگوییم نصب نرم افزار TMG Client بر روی کلاینت هایی که با پروتکل های پیچیده مشکل دارند مشکل استفاده آنها از پروتکل های خاصل حل می شود. دلیل این موضوع این است که TMG Client ها ارتباطاتی که در آن از پروتکل های پیچیده استفاده می شود را به تنهایی و به خودی خود مدیریت می کنند و همیشه نیازمند استفاده از Application Filter های موجود در سرور TMG نیستند. این موضوع براحتی قابل آزمایش است ، کافیست که یک Protocol Rule در فایروال خود ایجاد کنید که نیاز به استفاده از پروتکل های پیچیده را دارد و شما در این حالت شما نمی خواهید از SOCKS4 Application Filter که باعث برقراری ارتباط این پروتکل هاست استفاده کنید. قاعدتا نباید این مورد کار کند و پروتکل شما غیرقابل استفاده خواهد شد ، اما جالب اینجاست بدانید که TMG Client براحتی با SOCKS4 کار می کند و این در حالی است که Application Filter مورد نظر ما غیر فعال است ، دلیل آن را گفتیم ، در این حالت Firewall Client به خودی خود این ارتباطات با پروتکل های پیچیده را مدیریت می کند و نیازی به استفاده از SOCKS4 Filter ندارد.

مشکلات دسترسی به وب سایت ها در TMG 2010


Secure NAT Client های می توانند به دو روش مختلف به وب سایت ها دسترسی پیدا کنند. اولین روش به این شکل است که درخواست خود را بصورت مستقیم به وب سرور مقصد ارسال می کنند و روش دوم این است که از یک سرویس پروکسی در این میان به عنوان سرویس رابط استفاده می کنند. تنها مزیت استفاده از سرویس پروکسی در این میان برای Secure NAT Client ها در این است که آنها می توانند از قابلیت Web Caching ای که در پروکسی سرور راه اندازی شده است استفاده کنند. Web Object هایی که توسط Secure NAT Client ها نیز استفاده می شوند در Web Cache یا به زبان ساده تر در کش سرور قرار می گیرند. به هر حال علاوه بر این موردی که عنوان کردیم مشکلات دسترسی به وب سایت ها معمولا به دلیل عدم احراز هویت درست یا نیازمندی های احراز هویت ( Authentication Requirement ) می باشد. در پاراگراف بعدی بصورت ویژه در خصوص مشکلاتی که برای احراز هویت ممکن است پیش بیاید می پردازیم.

مشکلات ناشی از احراز هویت یا Authentication در فایروال TMG 2010


یکی از مهمترین مشکلاتی که در خصوص Secure NAT Client ها وجود دارد این است که در این حالت کلاینت ها نمی توانند اطلاعات هویتی خود که در اصطلاح فنی Credentials گفته می شود ره با TMG Firewall ارسال کنند اما این به این معنی نیست که شما نمی توانید هیچ کنترلی بر دسترسی به منابع و وب سایت ها داشته باشید. در حالت Secure NAT همانطور که در سری آموزشی گام به گام TMG نوشته خودم ( Unity ) اشاره کردم ، این نوع سرویس دهی امکان احراز هویت کاربران را ندارد و شما نمی توانید کاربران را محدود به استفاده از یک وب سایت یا منبع خاص کنید در عوض می توانید این محدودیت را بر اساس آدرس IP و Computer Name انجام دهید که تنها راه محدود کردن Secure NAT می باشد. شما می توانید یک محدوده آدرس IP یا لیستی از کامپیوترهای شبکه را به عنوان Computer Set به فایروال TMG معرفی کنید و کنترل های دسترسی خود را بر روی این Computer Set ها انجام دهید.

به هر حال اگر می خواهید کنترل های دسترسی خود را بر اساس User یا Group در فایروال TMG تعریف کنید قابلیت Secure NAT Client نمی تواند این نیاز شما را برطرف کند. برای اینکه بتوانید به یک Secure NAT Client دسترسی به یک HTTP Content را بدهید باید برای این کلاینت یک Access Rule در فایروال نوشته شود که آدرس IP یا Computer Set ای که کلاینت در آن قرار دارد با با استفاده از یک روش احراز هویتی به نام Anonymous Access به شبکه External یا خارجی شما متصل کند. این دسترسی بصورت پیشفرض به معنی اضافه شدن گروه Users در انتخاب کاربران برای Access Rule ها می باشد ، All Users یعنی همه کاربران حتی آنهایی که رمز و نام کاربری ندارند که با این روش همان Anonymous Access را ایجاد کرده ایم. توجه کنید که تعیین شرایط احراز هویت در هر یک از Access Rule های فایروال TMG بصورت جداگانه تعیین می شود.

مشکل استفاده از Access Control list هایی که بصورت Anonymous نوشته می شوند برای درخواست های HTTP در این است که این قوانین در صورتیکه با قوانین دیگری که در سازمان وجود دارد و می خواهد کنترل دسترسی بر اساس user و group باشد دچار اخلال خواهد شد. طبیعتا در محیط هایی که مسائل امنیتی در آنها ملاک محسوب می شود شما به Access Control Rule هایی نیاز دارید که بتوانند عملیات احراز هویت را برای شما انجام دهند. استفاده از User و Group برای احراز هویت امروزه یکی از ملاک های اصلی در پردازش درخواست های HTTP در TMG محسوب می شود. همانطور که عنوان کردیم Secure NAT Client ها نمی توانند Credentials را ارسال کنند بنابراین بهتر است برای کاربرانی که ما نیاز به تعیین سطوح دسترسی به منایع وب آنها هستیم به جای استفاده از Secure NAT Client ها از Web Proxy Client ها استفاده شود. ترجیحا حالت Secure NAT و Firewall Client را برای کاربرانی مثل مدیران شبکه و مدیران سازمان استفاده کنید که سر و صدای اصلی اینترنت در سازمان خوابیده شود. فراموش نکنید کار شما به رضایت مدیران وابسته است نه رضایت کاربران ، بنابراین تا می توانید به مدیران سازمان خود حال بدهید ( والا به خدا ) ...

مشکلات برقراری ارتباط با همه پروتکل ها در فایروال TMG 2010


برخی اوقات پیش می آید که Secure NAT Client های شما نمی توانند به اینترنت دسترسی پیدا کنند و در این حالت ارتباط کلی آنها بصورت کامل به اینترنت قطع خواهد بود. دلایل متعددی برای این مشکل وجود دارد که در سناریو های مختلف ممکن است دلایل نیز متفاوت باشد اما بصورت کلی دلایل عدم دسترسی کاربران به اینترنت در حالت Secure NAT به شرح زیر می باشد:

  • ممکن است بر روی Secure NAT Client آدرس default gateway به درستی قرار نگرفته باشد.
  • ممکن است آدرس DNS سروری که بر روی Secure NAT Client قرار گرفته است به درستی قرار نگرفته باشد.
  • ممکن است Access Rule مناسبی برای دسترسی به اینترنت Secure NAT Client ها در TMG نوشته نشده باشد.

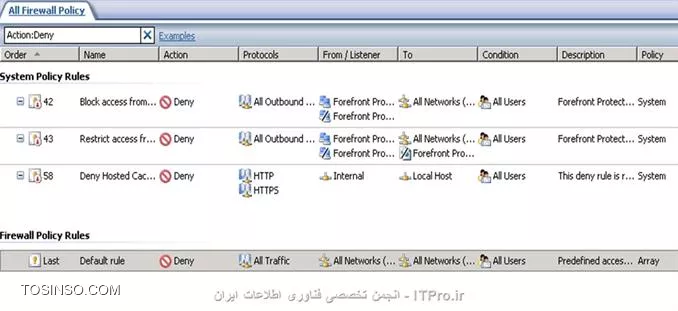

Access Rule پیشفرض موجود در TMG 2010


این خیلی مهم است که فراموش نکنیم که تنظیمات پیشفرض فایروال TMG به این شکل است که کلیه ترافیک خروجی از شبکه داخلی یا همان در اصطلاح فنی outbound traffic را مسدود می کند و هیچ کلاینتی نمی تواند ترافیک خود را از TMG عبور دهد. اگر احساس کردید که درست بعد از انجام مراحل نصب TMG کاربران شما نمی توانند به اینترنت دسترسی پیدا کنند ، باید یک Access Control Rule در TMG ایجاد کنید که به آنها اجازه عبور پروتکل های درخواستی خود به اینترنت را بدهد. همانطور که در لیست بالا مشاهده می کنید ، قرار ندادن آدرس default gateway درست برای سیستم های کلاینت ها نیز خود می تواند باعث عدم دسترسی درست کلاینت ها به شبکه اینترنت شود. زمانیکه با اینگونه مشکلات مربوط به مسیریابی مواجه می شوید همیشه بررسی کنید که routing table کلاینت ها آیا به gateway درستی اشاره می کند یا خیر. مطمئن شوید که اگر در محیطی هستید که ساختار VLAN بندی دارید شبکه ها قادر هستند میان همدیگر مسیریابی داشته باشند. این مهمترین مشکلاتی است که در حالت کلی برای Secure NAT Client ها پیش می آید.

خلاصه


در قسمت اول از این سری مقاله ما مشکلات عمده و کلی که در بحث Secure NAT Client ها پیش می آید را با هم بررسی کردیم . به هر حال مشکلات به همین تعدادی که در این قسمت اشاره شده محدود نمی شود و شما در خصوص مشکلات Secure NAT Client ها مشکلات زیادی در خصوص مباحث مربوط به DNS و احراز هویت خواهید داشت. در مقاله بعدی بصورت مفصل در خصوص بیشترین مشکلاتی که در حوزه DNS و احراز هویت برای Secure NAT Client ها پیش می آید صحبت خواهیم کرد ، هر گونه ابهامی در خصوص این مقاله برای شما پیش آمده لطفا در ادامه همین مطلب عنوان کنید تا در حد توان Unity بتواند به شما کمک کند. امیدوارم قسمت اول مقاله مورد توجه شما قرار گرفته باشد. ITPRO باشید.

نویسنده : محمد نصیری

منبع : جزیره فایروال وب سایت توسینسو

هرگونه نشر و کپی برداری بدون ذکر منبع و نام نویسنده دارای اشکال اخلاقی می باشد
